一、光學玻璃類型

1.火石玻璃
火石玻璃是具有高折射率和低阿貝數(shù)的光學玻璃。
它的阿貝數(shù)通常在50至55之間，但也可稍低，折射率則在1.45到2.00之間。

2.冕玻璃
冕玻璃是具有低折射率和高阿貝數(shù)的光學玻璃。
它的折射率大概在1.5左右，阿貝數(shù)大約大于60。

傳統(tǒng)上冕玻璃是由包含大約10%的堿石灰硅酸鹽的氧化鉀制造的。不過現(xiàn)今的UD，ED鏡片都是良好的冕玻璃，人工結(jié)晶螢石更是出色的冕玻璃。

二、基本參數(shù)

上面已經(jīng)提到了折射率和阿貝數(shù)這兩個主要參數(shù)，下面是主要光學玻璃參數(shù)列表：

1.Vd、Ve：阿貝數(shù)，要求四位有效數(shù)字
2.nd、ne：折射率，要求七位有效數(shù)字
3.ρ：玻璃密度，要求四位有效數(shù)字
4.透光率，要求四位有效數(shù)字
5.透光極限，要求波長表示
6.折射率隨著溫度變化的系數(shù)，要求三位有效數(shù)字

三、詳細介紹

1.阿貝數(shù)

阿貝數(shù)是德國物理學家恩斯特·阿貝定義的光學量，主要描述玻璃的色散程度。公式如下：

Vd=nd-1/nF-nC

其中d，F(xiàn)，C均為角標，表示與夫瑯和費光譜中某一固定譜線的波長相同的光。V表示阿貝數(shù)，n表示折射率。
注：d，F(xiàn)，C分別為：氦黃線587.56nm，氫藍線486.1nm，氫紅線656.3nm

規(guī)律：阿貝數(shù)越小，光線色散程度越大。反之阿貝數(shù)越大光線色散程度越小。

冕玻璃與火石玻璃的分別：a.折射率≤1.6時, V≥50：冕玻璃 V<50：火石玻璃 b.折射率>1.6時， V≥55：冕玻璃 V<55：火石玻璃

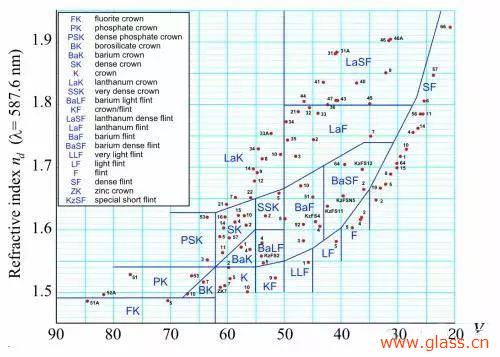

肖特玻璃的阿貝數(shù)分布：

2.折射率

原始定義是某種介質(zhì)內(nèi)，n等于光在真空中的速度c與光在介質(zhì)中的相速度v之比。
由此導出的定義是：光從真空進入某種介質(zhì)發(fā)生折射時，入射角i的正弦跟折射角r的正弦之比等于這種介質(zhì)的折射率n。

折射率描述了玻璃彎折光線的能力。
同樣的，由于玻璃對不同波長的光的折射率不同，因此應(yīng)當在折射率數(shù)據(jù)內(nèi)注明波長信息。

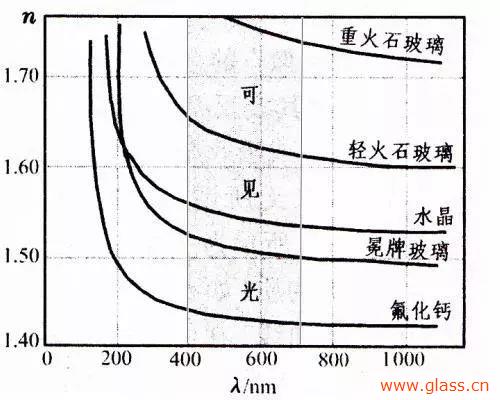

下面這張表給出了不同玻璃對不同波長光線的折射率-波長曲線。這也叫做色散曲線。

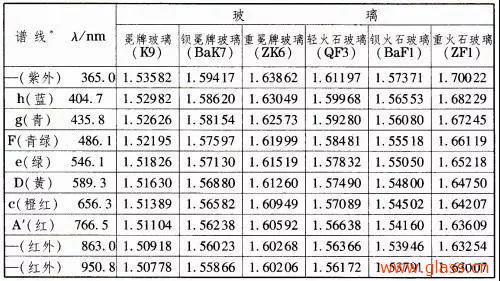

3.折射率隨波長的變化

這些數(shù)據(jù)相較于阿貝數(shù)往往可以更加直觀的觀察到玻璃的色散性質(zhì)，也方便簡單的幾何光學計算。

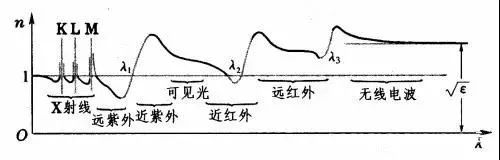

上面這個是全光譜范圍內(nèi)的一種光學玻璃的色散曲線。

4.透光率和透光極限

在可見光范圍內(nèi)玻璃對光是線性吸收的，根據(jù)玻璃特性，吸收率不盡相同，而且吸收范圍也不盡相同。玻璃對光的吸收量由下式計算：

I=I0×e^(-αl)

其中α稱為該材料的吸收系數(shù)，與透光率是相關(guān)物理量。l為光線穿過的厚度，與透光率無關(guān)。該式由布格提出，故稱布格定律。

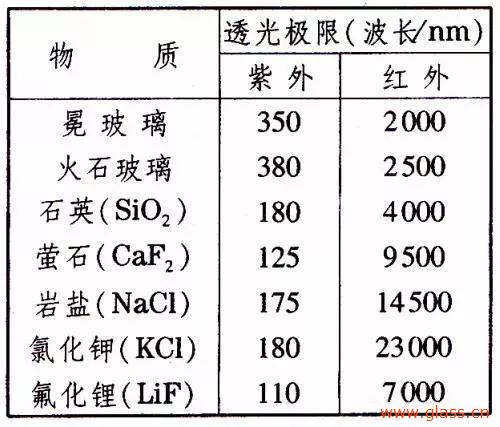

假說一種物質(zhì)能對各種波長的光以相等的吸收率吸收，那么這就叫普遍吸收，水，空氣等就是普遍吸收。不過玻璃大部分是選擇吸收的。因此他們在紫外和紅外端都會有一個透光極限，對在兩個極限之間的光是透明的。常見的光學原料的透光極限如下表所列：

看，通常光學玻璃對紫外線的透過能力都比較低下，因此相機受紫外線影響也是比較輕微的。這不僅僅是感光元件對紫外線不敏感的緣故，也有玻璃對紫外線的阻隔。

5.玻璃密度/折射率-溫度變化率

這二者是玻璃的附加參數(shù)，其中折射率-溫度變化率尤為重要，它可以衡量溫度對光學組的影響，由此來進行合適的鏡筒設(shè)計避免溫度干擾。

總結(jié)：

折射率和阿貝數(shù)是光學玻璃兩大重要參數(shù)，有了這兩個數(shù)據(jù)就基本可以描述光學玻璃的性能了。不過基本的幾何光學計算里常使用折射率隨波長的變化計算色散。至于透光率和透光極限的確定，都是實驗方法，基本光學理論計算近乎不可能得到完全準確的答案。在強光區(qū)由于光與物質(zhì)的其他相互作用，布格定律還會失效。因此我們討論的內(nèi)容都只限于紅外和紫外所夾的區(qū)段的普通光線的參數(shù)。
